未知 车位编号   [ 日期:2019-08-16 ]   [ 来自:本站原创 ]  HTML
车位自动编号


按此在新窗口打开图片


插件下载:




    百度云链接:https://pan.baidu.com/s/1YLouMGvum0rWVhGb79D4Qg

    提取码:
        关注公众号:ByCAD
        回复关键字:车位编号




  • 适用于AutoCAD 2006: 车位编号_R16.dll
  • 适用于AutoCAD 2007~2009: 车位编号_R17.dll
  • 适用于AutoCAD 2010~2012: 车位编号_R18.dll
  • 适用于AutoCAD 2013~2014: 车位编号_R19.dll
  • 适用于AutoCAD 2015~2016: 车位编号_R20.dll
  • 适用于AutoCAD 2017: 车位编号_R21.dll



操作:

                第一次使用在AutoCAD中输入命令 netload 加载“车位编号_R*.dll”文件,以后,只要输入“TcChe” 等命令,CAD会自动加载。插件需要微信赞助后申请注册。

                1、启动CAD后,命令行输入命令“TcChe”。

                2、调整车位编号位置的高度,默认300mm高。

                3、为车位编号创建一个图层,程序默认“Tc车位编号”

                4、识别图中的车位参照块。

                5、设置已编号至多少,默认为0,如果图纸中已经有车位编号,想接着编号,点击按钮程序会自动统计图纸已编至的最大编号。
按此在新窗口打开图片

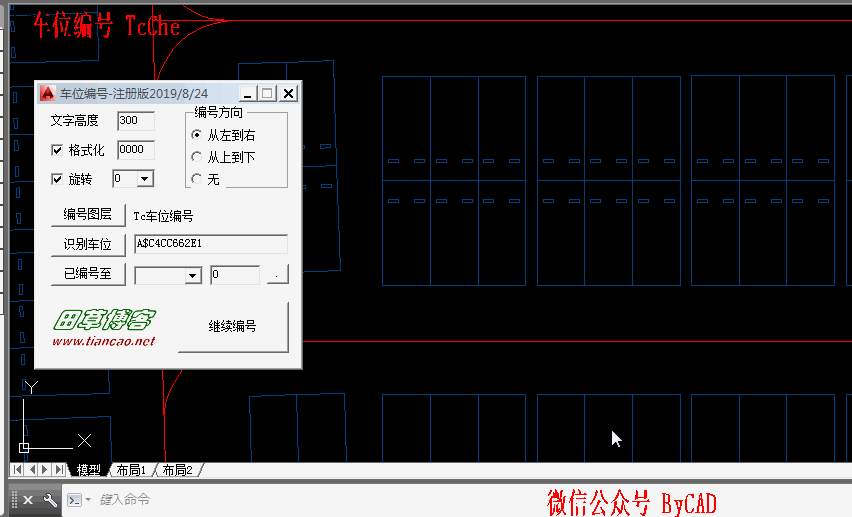

以上演示为按用户栏选顺序自动编号

按此在新窗口打开图片

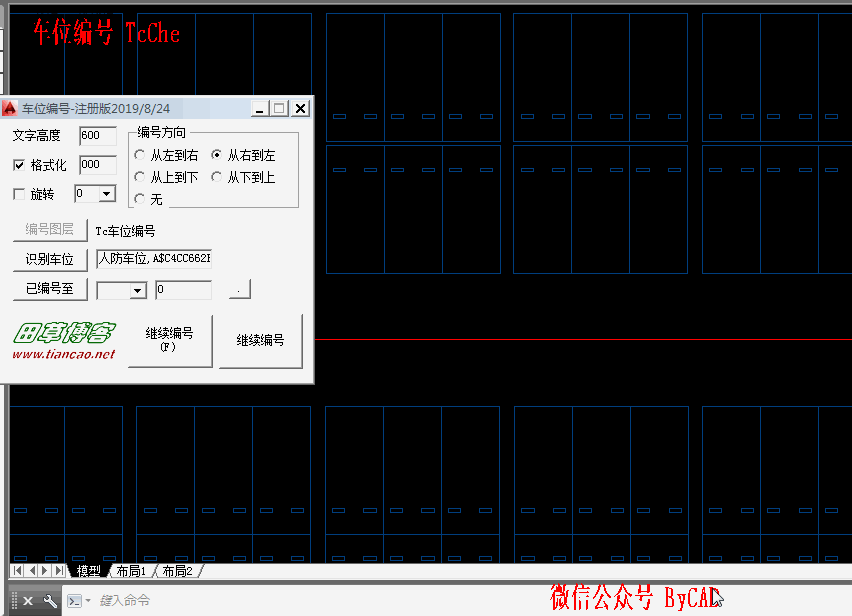

以上演示为分区编号,从左到右编号,编号从 A区2001 编号至 A区2020

按此在新窗口打开图片

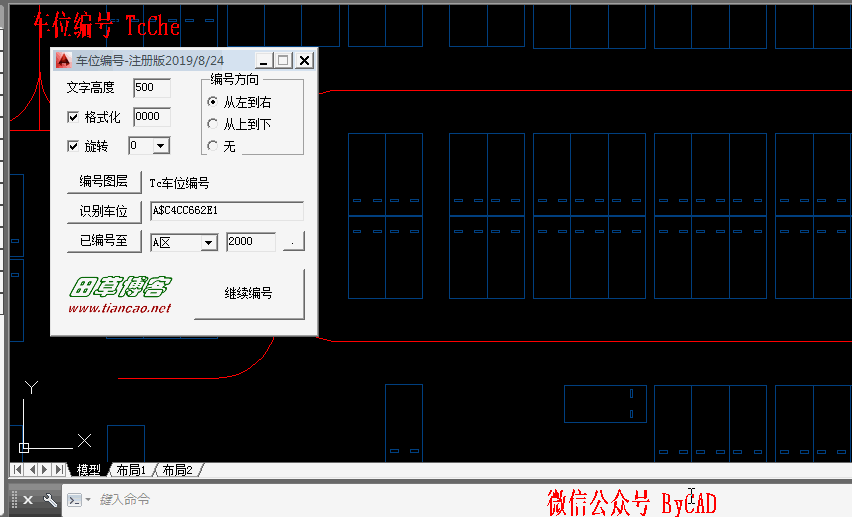

以上演示为分区编号,从上到下编号,编号从 B区1001 编号至 B区1021

按此在新窗口打开图片

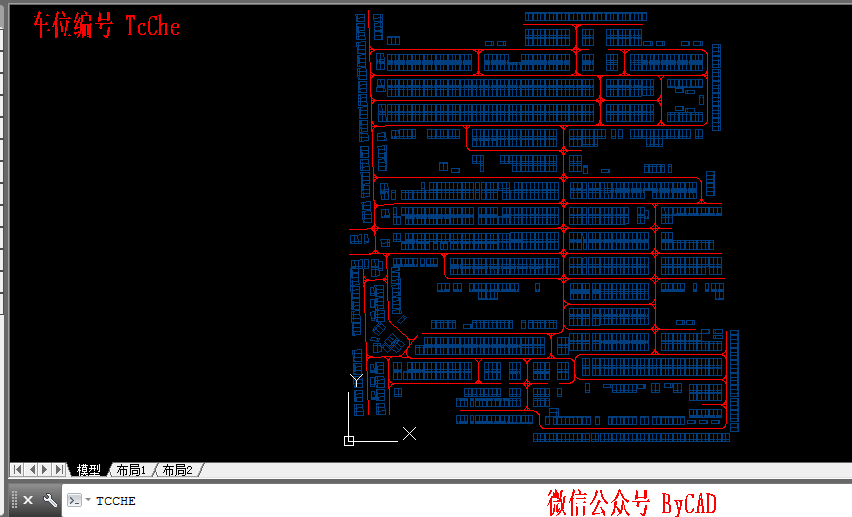

以上演示为读取图中已编车位,最大车位号为1522,然后接着编号,编号至2797.

按此在新窗口打开图片

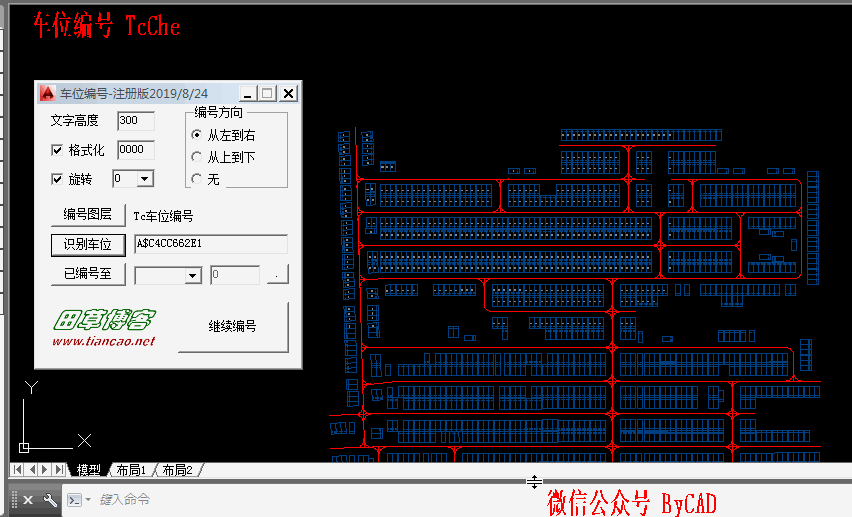

以上演示为格式化编号,车位数补齐3位数,比如001~999

按此在新窗口打开图片

以上演示为取消格式化,比如车位数从0~9999.

按此在新窗口打开图片

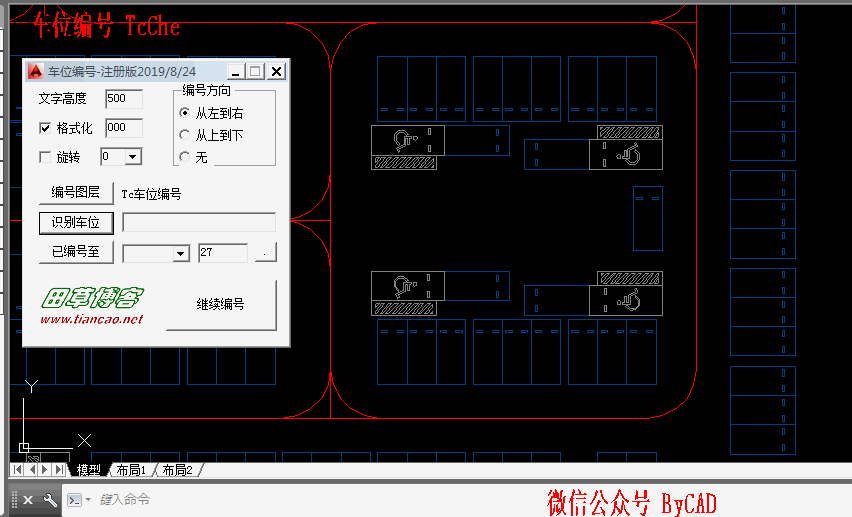

以上演示为同时可以为多种类型车位编号,比如残疾人车位、微型车位、字母车位等。
